NICE3000new调试流程——调谐+井道自学习
当现场更换一体机、编码器、变频器驱动时必须要进行电机调谐。
更换主控板时可以不进行调谐，手动输入电机参数、磁极角度及接线方式。
故障E51、E52、E35（可复位）不影响电机调谐
空载调谐（旋转）：
运行、封星自行输出，但不输出抱闸，需要手动开闸。
带载调谐（静止）：
满足检修运行条件，安全门锁需要通，上、下限位未动作，
同步机：运行吸合后3s左右，开闸运行，学习结束后自动停止不报故障，记录磁极角度（F1-06）及接线方式（F1-08）。
异步肌：面板控制不开闸，电机有励磁声音，学习结束后不报故障，记录定子电阻（F1-14）、转子电阻（F1-15）及空载电流（F1-18）。
如何进行同步机带载调谐
【满足条件】
现场供电和接线正常；安全、门锁回路通
满足检修运行条件（换速、限位信号不动作）
编码器安装完成
不报3级以上故障，E51、E52除外，E35可复位
【参数设置】
相关参数 | 参数描述 | 说明 |
F1-25 | 电机类型 | 1：同步电动机 |
F1-00 | 编码器类型选择 | 0：SIN/COS型编码器--ERN1387 1：UVW型编码器--多摩川8192 3：Endat型编码器--ECN413/1313 |
F1-12 | 编码器每转脉冲数 | 根据编码器铭牌 |
F1-01～F1-05 | 电机额定功率/电压/电流/频率/转速 | 机型参数，手动输入 |
F0-01 | 命令源选择 | 1：距离控制 |
F1-11 | 调谐选择 | 1：带载调谐 |

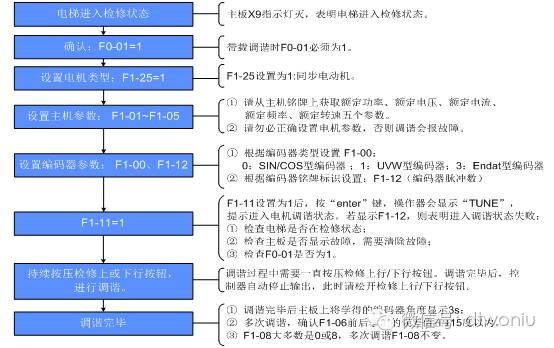

【操作流程】
| 电机调谐时：给定检修上/下命令，运行接触器吸合，电机有励磁声音，3-5s后，抱闸接触器吸合，抱闸打开，主机转2-3圈左右，自动停止不报故障，主板显示角度值。 |

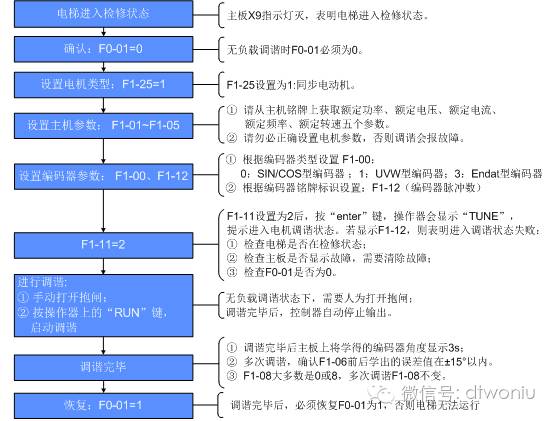

如何进行同步机空载调谐
【满足条件】
现场供电和接线正常；安全、门锁回路通
编码器安装完成
不报3级以上故障，E51、E52除外，E35可复位
【参数设置】
相关参数 | 参数描述 | 说明 |
F1-25 | 电机类型 | 1：同步电动机 |
F1-00 | 编码器类型选择 | 0：SIN/COS型编码器--ERN1387 1：UVW型编码器--多摩川8192 3：Endat型编码器--ECN413/1313 |
F1-12 | 编码器每转脉冲数 | 根据编码器铭牌 |
F1-01～F1-05 | 电机额定功率/电压/电流/频率/转速 | 机型参数，手动输入 |
F0-01 | 命令源选择 | 0：面板控制 |
F1-11 | 调谐选择 | 2：空载调谐 |
【操作流程】
| 无负载调试必须手动打开抱闸，系统不会输出抱闸控制。 |
如何进行同步机免角度自学习
【满足条件】
现场供电和接线正常；安全、门锁回路通
满足检修运行条件（换速、限位信号不动作）
编码器安装完成
不报3级以上故障，E51、E52除外，E35可复位
运行行程内导轨安装好
【参数设置】
相关参数 | 参数描述 | 说明 |
F1-25 | 电机类型 | 1：同步电动机 |
F1-00 | 编码器类型选择 | 0：SIN/COS型编码器--ERN1387 1：UVW型编码器--多摩川8192 3：Endat型编码器--ECN413/1313 |
F1-12 | 编码器每转脉冲数 | 根据编码器铭牌 |
F1-01～F1-05 | 电机额定功率/电压/电流/频率/转速 | 机型参数，手动输入 |
F0-01 | 命令源选择 | 1：距离控制 |
F1-22 | 调谐功能选择 | F1-22=2： 断电上电，第一次检修运行自学习 F1-22=6： 断电上电，电梯第一次运行（包括检修和自动）自学习 |
【操作流程】
免角度自学习：
现场在线路及参数设置正确的情况下，开通F1-22参数（免角度自学习功能），电梯在第一次运行时候将进行磁极定位，无需调试员现场定位角度。
| 半自动免角度自学习： 只有在检修状态下，断电上电后，第一次运行进行角度自学习。 全自动免角度自学习：： 断电上电后，第一次运行（检修或正常状态），都会进行角度自学习。 |

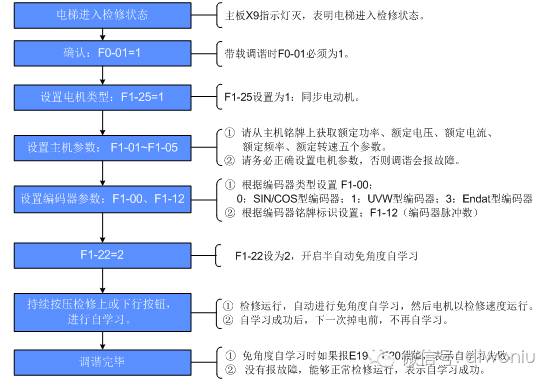

①半自动免角度自学习过程

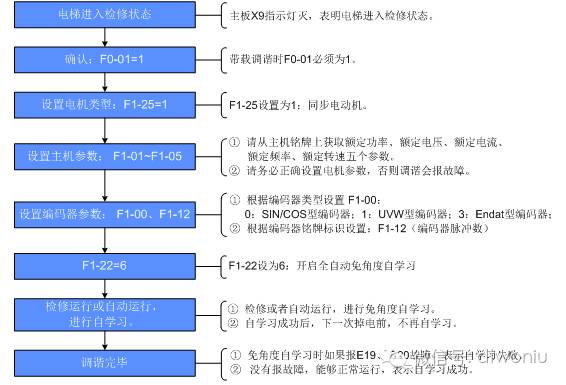

②全自动免角度自学习过程
如何进行异步机带载调谐（静止调谐）
【满足条件】
现场供电和接线正常；安全、门锁回路通
编码器安装完成
不报3级以上故障，E51、E52除外，E35可复位
【参数设置】
相关参数 | 参数描述 | 说明 |
F1-25 | 电机类型 | 0：异步电动机 |
F1-00 | 编码器类型选择 | 2：ABZ型编码器 |
F1-12 | 编码器每转脉冲数 | 根据编码器铭牌 |
F1-01～F1-05 | 电机额定功率/电压/电流/频率/转速 | 机型参数，手动输入 |
F0-01 | 命令源选择 | 0：面板控制 |
F1-11 | 调谐选择 | 1：带载调谐 |
【操作流程】
| 异步机调谐时必须要设置为面板控制，通过操作器的RUN键启动调谐。 |
如何进行异步机空载调谐（旋转调谐）
【满足条件】
现场供电和接线正常；安全、门锁回路通
编码器安装完成
不报3级以上故障，E51、E52除外，E35可复位
【参数设置】
相关参数 | 参数描述 | 说明 |
F1-25 | 电机类型 | 0：异步电动机 |
F1-00 | 编码器类型选择 | 2：ABZ型编码器 |
F1-12 | 编码器每转脉冲数 | 根据编码器铭牌 |
F1-01～F1-05 | 电机额定功率/电压/电流/频率/转速 | 机型参数，手动输入 |
F0-01 | 命令源选择 | 0：面板控制 |
F1-11 | 调谐选择 | 2：空载调谐 |
【操作流程】
| 异步机无负载调谐，需要手动打开抱闸，电机需要旋转。 |
如何进行井道自学习
【满足条件】
电机自学习成功
检修运行正常
井道开关（包括强迫减速、限位、极限开关和平层感应器）正常
【参数设置】
相关参数 | 参数描述 | 说明 |
F0-00 | 控制方式 | 1：闭环控制 |
F0-04 | 额定速度 | 根据控制柜铭牌 |
F6-00 | 最高楼层 | 为现场隔磁板的数量 |
F6-01 | 最低楼层 | 1 |
【操作流程】
| 两层站的电梯井道自学习注意事项： 检修下行到最底层，需将平层感应器完全脱离隔磁板； 以下情况需重新进行井道自学习： 现场调整隔磁板、强迫减速开关等位置； 更改参数：额定速度（F0-04）、最低楼层（F6-01）或最高楼层（F6-00）； 更换主板或者更换机器后，需重新电机调谐。 |
如何进行快车试运行
【满足条件】
井道自学习成功
开关门正常
【参数设置】
相关参数 | 参数描述 | 说明 | 备注 |
F7-00 | 内召指令登记 | 对应设置楼层轿内呼梯 | 同小键盘F-1 |
F7-01 | 外呼上行登记 | 对应设置楼层外召上行呼梯 | / |
F7-02 | 外呼下行登记 | 对应设置楼层外召下行呼梯 | / |
F7-03 | 随机运行次数 | 随机运行设定次数 | / |
F7-04 | 外召使能 | 0：外召有效 1：禁止外召 | 小键盘F-8设为1：封锁外召 |
F7-05 | 开门使能 | 0：允许开门 1：禁止开门 | 小键盘F-8设为2：封锁开门 |
F7-06 | 超载使能 | 0：禁止超载 1：允许超载 | 小键盘F-8设为3：封锁超载 |
F7-07 | 限位使能 | 0：限位有效 1：限位无效 | 小键盘F-8设为4：封锁限位开关 |
F7-08 | 随机运行间隔 | 随机运行2次时间间隔 | / |
【操作流程】
| 断电上电后，F7组参数会自动恢复成默认值； 井道自学习完成后，若超满载功能还未调试，会造成快车运行受阻，此时可通过F7-06设为1或者小键盘F-8设为3参数先使系统允许超载运行，然后测试快车的运行； |
NICE3000new—小键盘调试

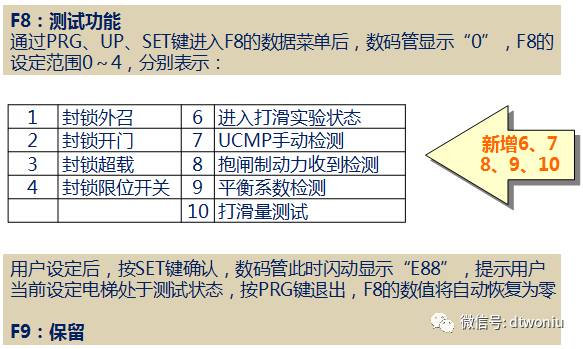

基于最新NICE3000new一体机新增F-8测试菜单，
6 | 打滑模式 |
7 | UCMP手动检测 |
8 | 抱闸制动力手动检测 |
9 | 平衡系数检测 |
10 | 打滑量检测 |
后面附有测试的方法，详见下文。
软件版本：
MCB：FA-05≥20.03及以上
DSP：FA-06≥32.302及以上

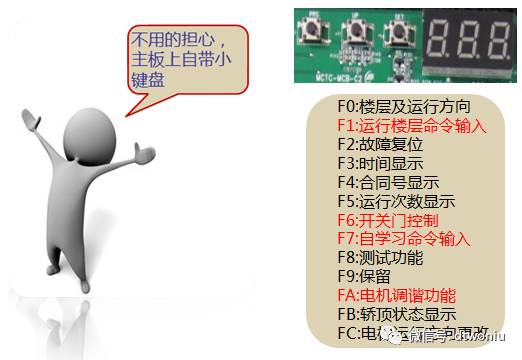

再也不用担心到现场没带操作器咯！！！
主要常用的功能：
1、呼梯运行——F-1：相当于内召呼梯

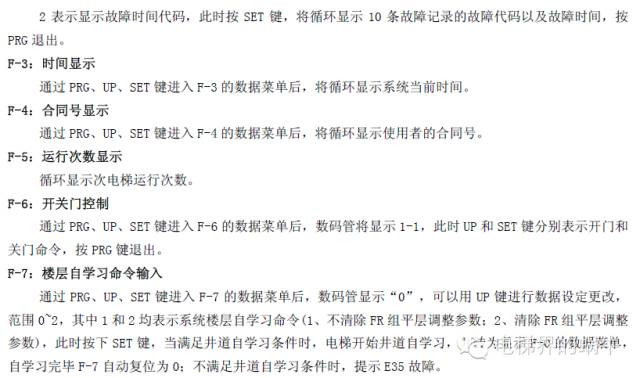

2、查看故障——F-2：1：清除当前故障；2：循环显示故障记录，故障代码、子码及故障时间
3、开关门控制—F-6：主板显示1-1，UP：开门；SET：关门；PRG：退出
4、井道自学习—F-7：1和2均是用于井道自学习命令（1：不清除FR组平层调整数据2:清除FR组平层调整数据）
5、测试运行——F-8：1-4屏蔽外招、开门、超载及限位运行，6：进入打滑模式，7：UCMP手动测试，8：抱闸制动力测试，9：平衡系数测定，10：打滑量测定。
此时主板显示E88：提示屏蔽功能运行，非故障代码

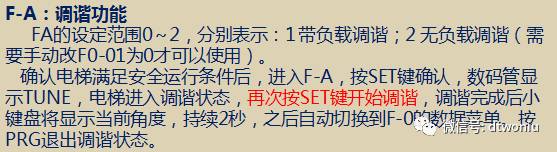

6、电机调谐——F-A：1：电机带载调谐，2：无负载调谐

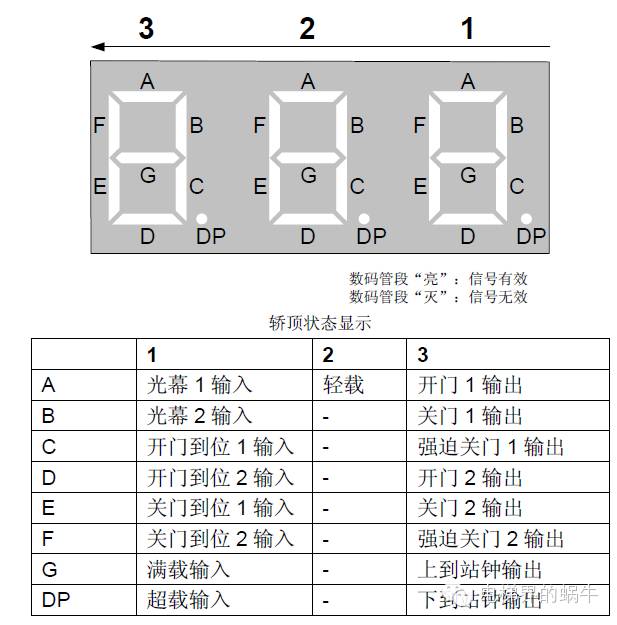

7、轿顶监控——F-B：监控轿顶板的输入输出状态
6、改运行方向—F-C：运行方向与给定方向不一致时使用
具体操作使用说明见下文
UCMP手动测试F-8=7
试验条件：
检修开关有效，电梯停止在门区位置，保持门锁闭合。
试验方法：
1、必须在检修开关有效的条件下，门锁闭合的情况下
2、功能码小键盘设置F-8设置7或者F3-24设置为2，开启UCMP测试功能，主板显示E88，此时断开门锁回路。
3、手动按住检修上行或者下行按钮，封门接触器输出，门锁短接，此时电梯正常检修启动运行
4、电梯在运行脱离门区后，硬件UCMP模块将会取消门锁短接，此时电梯报E65（UCMP故障），电梯停止运行。
其他说明：
1）不在检修或者门区或者门锁无效，设置F-8设置7无效，设置F3-24为2无效。
2）设置F-8设置7或F3-24为2以后，运行一次后自动清零，并且断电后自动清零。
抱闸制动力手动测试F-8=8
1、在检修条件下，设置F-8=8。
此时，电梯屏蔽内外招、屏蔽开门，保持门锁接通，未关门会自动进行关门。
2、门锁有效后，封星接触器输出、运行接触器输出。
3、DSP运行命令有效，DSP输出力矩进行报闸力检测。
4、DSP报闸力检测结束，控制板关闭星接触器输出、运行接触器输出。
5、F7-9显示检测结果。
6、外呼、门功能恢复正常。
F7-9检测结果为2时，为报闸力不合格
F7-9=2时，立即报E66，故障不可以复位。
E66复位，需要重新做报闸力检测，且结果为1方可复位。
平衡系数检测F-8=9
小键盘在F-8设置9，开始平衡系数检测，此时外呼会显示“⊙“符号
第一步：F-8设置9后，会自动显示上次平衡系数 XXP,(P表示Percent 百分比)
第二步：电梯会自动运行最低楼层，并保持开门，此时小键盘闪烁显示0.0P.等待放置载重，输入对应的载重后(例如40.0，表示40.0%)，长按SET按键，会显示楼层信息后，开始进行平衡系数检测；
第三步：电梯会自动从最低楼层运行最高楼层，并再运行最低楼层，并显示0P，将重物搬走，此时按住SET按键
第四步：电梯会自动从最低楼层运行最高楼层，并再运行至最低楼层
第五步：小键盘会自动显示平衡系数。XXP，如果调整系数XX,按住SET按键，会显示需要或减少多少载重，此时按住PRG按键，退出平衡系数检测
注意：
1】在平衡系数检测时，短按SET按键为切换键，切换UP或DOWN
2】在平衡系数检测时，将屏蔽内外呼梯信号
3】在平衡系数检测时，如果电梯状态为非正常运行状态，将退出平衡系数检测；
4】结果异常显示0percent,表示空载和带载采集的电流差别不大或者轿厢的重量大于了对重的重量
打滑量检测F-8=10
小键盘设置F-8为10，表示开始做打滑量实验，此时外呼会显示“⊙“符号
第一步：电梯会自动运行到最低楼层，并开始做打滑实验；
第二步：电梯会自动从最低楼层运行最高楼层，并再运行最低楼层；
第三步：小键盘会自动显示打滑量“︻XXX““︼XXX”（单位厘米）显示保持10S，后显示E88表示实验结束,按小键盘PRG退出打滑量实验
注意：
1】在打滑量检测时，将屏蔽内外呼梯信号
2】在打滑量检测时，如果电梯状态为非正常运行状态，将退出打滑量检测；
